An ionann TTL agus RS-232?

Níl TTL agus RS-232 mar an gcéanna, tá difríochtaí suntasacha acu, go príomha i leibhéil voltais agus réimsí feidhmchláir.

TTL (Trasraitheoir- Transistor Loighic)

Leibhéal voltais:

Ardleibhéal (loighic 1): 3.3V nó 5V de ghnáth.
Leibhéal íseal (loighic {{0}}): 0V de ghnáth.

Feidhmchlár:

Úsáidtear go forleathan é i microcontrollers, boird forbartha (cosúil le Arduino, Raspberry Pi), braiteoirí agus feistí eile a dteastaíonn leibhéil loighic íseal-voltais orthu.

Fad cumarsáide:

Cumarsáid ghearr-raoin, de ghnáth laistigh de chlár ciorcad nó idir feistí thar achair ghearr.

RS-232

Leibhéal voltais:

Ardleibhéal (loighic 0): de ghnáth idir +3V agus +15V.
Leibhéal íseal (loighic 1): de ghnáth idir -3V agus -15V.

Feidhmchlár:

Úsáidtear go príomha le haghaidh cumarsáide sraitheach idir ríomhairí agus feistí forimeallacha (cosúil le móideim, printéirí).

Fad cumarsáide:

Oiriúnach do fad-achair cumarsáide agus is féidir tacú le achair de na deich méadar nó fiú níos faide.

Achoimre ar dhifríochtaí

Raon voltais:

Is iad na leibhéil arda agus ísle TTL ná 3.3V/5V agus 0V faoi seach.
Is iad na leibhéil arda agus ísle RS-232 ná voltas deimhneach agus voltas diúltach (+3V go +15V agus -3V go -15V) faoi seach.

Cásanna iarratais:

Úsáidtear TTL le haghaidh cumarsáide gearr-achair ísealvoltais idir gléasanna leictreonacha.
Úsáidtear RS{0}} le haghaidh cumarsáide fad-achair ardvoltais idir gléasanna, go háirithe an nasc idir ríomhairí agus forimeallaigh.

Saintréithe leictreacha:

Tá comharthaí TTL sách so-ghabhálach do chur isteach agus tá siad oiriúnach do chumarsáid ghearr-achair.
Tá voltas comhartha RS{0}} níos airde, tá cumas frith-chur isteach láidir, agus tá sé oiriúnach le haghaidh cumarsáide fad-achair.

Mar sin, cé go n-úsáidtear an dá le haghaidh cumarsáide sraitheach, níl siad mar an gcéanna mar gheall ar dhifríochtaí i leibhéil voltais agus cásanna iarratais.

Maidir le SAM

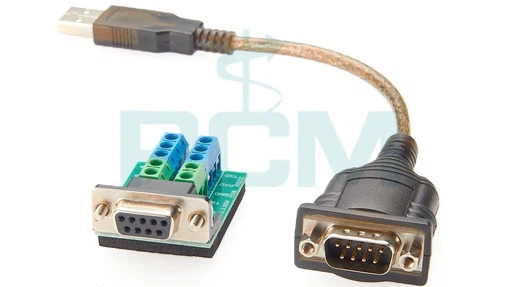

Is monaróir gairmiúil cáblaí sraitheach USB é Premier Cable, lena n-áirítear cáblaí USB go TTL, cáblaí USB go RS232, cáblaí USB go RS485 agus cáblaí USB go RS422. Úsáideann ár dtáirgí go léir sliseanna FTDI bunaidh chun ardchaighdeán agus cobhsaíocht a chinntiú. Mar dhíoltóir díreach ón monarcha, ní hamháin go ráthaimid cáilíocht an táirge, ach soláthraímid praghsanna an-iomaíoch freisin chun réitigh luach ar airgead a sholáthar do chustaiméirí. Cibé an forbairt córas leabaithe nó iarratais uathoibrithe tionsclaíocha é, is é Premier Cable do rogha idéalach i gcónaí.
