Micrea{0}}Feistiú 3.0 8-Cábla Pionála Cumhachta agus Sínte Comhartha: Gnéithe, Feidhmchláir agus Treoir Roghnúcháin

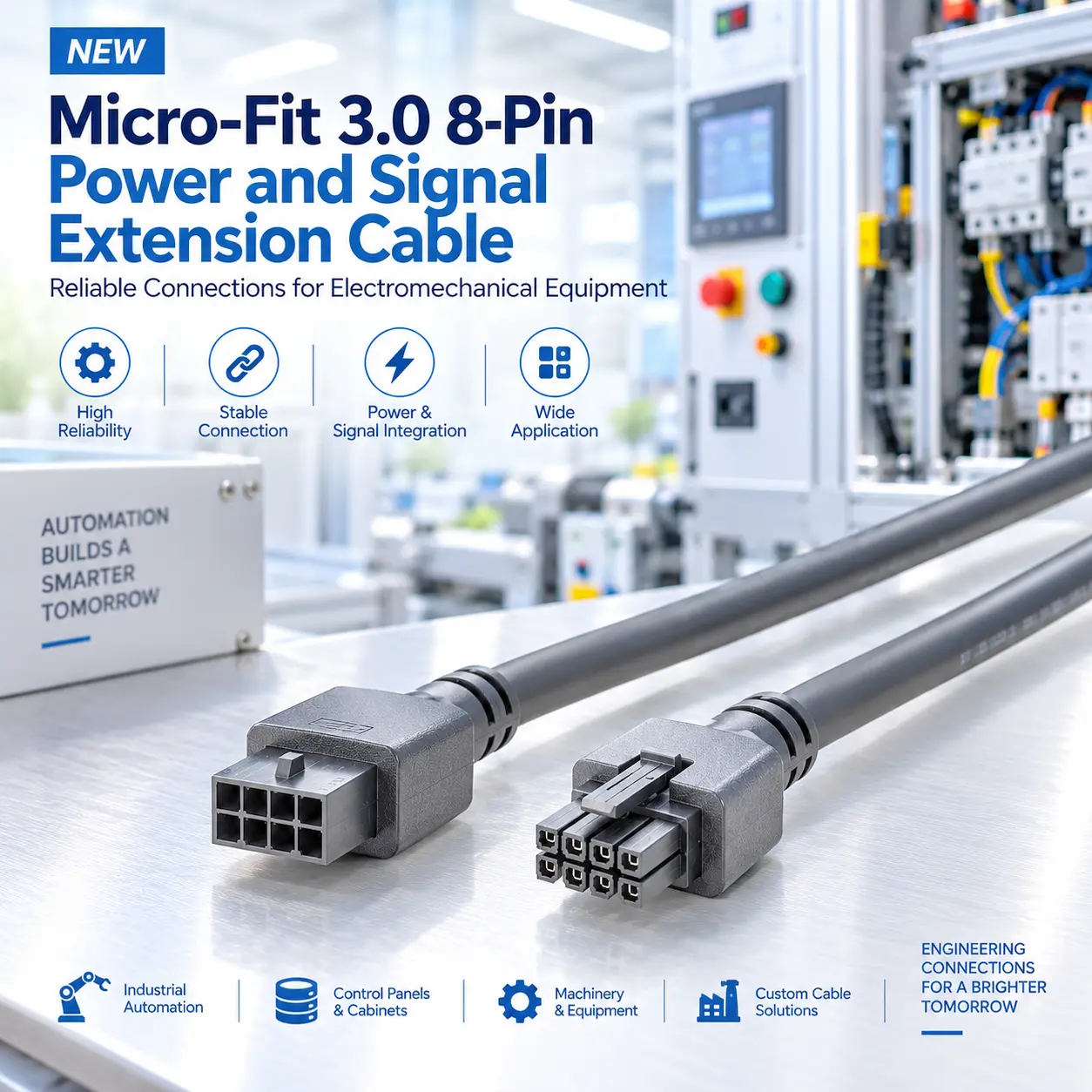

Is Micri-chábla 2m é PCM-0879-Feistiú 3.0 8-pin baineann-chábla síneadh fireann le nascóirí Molex 43025-0800 agus 43020-0801 le cábla UL2464 20AWG×8C. Tacaíonn a sreangú 1:1 le cumhacht tionsclaíoch agus síneadh ginearálta comhartha.
Cad a Chlúdaíonn an tAirteagal seo?
Réamhrá Táirge Tapa
Úsáideann PCM-0879 Molex 43025-0800 ocht-Micreachiorcad a hocht-Tithíocht gabhdán Fit 3.0 le teirminéil baineann 43030-0001 ar cheann amháin agus teach Molex 43020-0801 ocht-chiorcad.343-Fit le plug-isteach 3.0 críochfoirt ar an taobh eile.
| Ainm Táirge | Molex Micro-Feadaigh 3.0 8-Pionnáil Fireann-go-Fireann Cumhacht agus Comhthionól Cábla Comharthaí |
| Príomhchábla P/N | PCM-0879 |
| Fad Cábla | 2000 + 30 mm |
| Cineál Cábla | UL2464 |
| Tomhsaire Sreang | 20AWG x 8 Seoltóirí |
| Trastomhas Amuigh | 6.5 mm |
43030-0001 vs 43031-0001
| Comparáid | 43030-0001 | 43031-0001 |
|---|---|---|
| Cineál Teirminéil | Teirminéal Crimp Mná | Críochfort Crimp Fireann |
| Teagmháil | Mná | Fireann |
| Tomhsaire Sreang | 20,22,24AWG | 20,22,24AWG |
| uas. Insliú OD | 1.85mm | 1.85mm |
Cad is Micrea-Chábla Síneadh Fit 3.0 ann?
Cuireann cábla breise Micrimhilseogra Fit 3.0 rannán nasctha comhoiriúnach leis, go hiondúil le breiseán-le-chumraíocht gabhdán, chun an fad idir trealamh a mhéadú.
Is féidir le PCM-0879 aghaidh a thabhairt ar fhad cábla neamhleor, ar athlonnú trealaimh nó ar ródú idirmhodúil laistigh de chaibinéid rialaithe agus ailtireacht bhunaidh an chónascaire á chaomhnú. Ní athraíonn an síneadh an caighdeán cónascaire nó soláthraíonn sé comhshó voltas nó cumarsáide-prótacal. Roimh an gcomhtháthú, deimhnigh líon na bpáirteanna cúplála, polarú, pinout, tomhas sreang agus rátálacha leictreacha ag an dá cheann.
Ba cheart d'innealtóirí freisin titim voltais, ardú teochta agus sláine na comhartha a eascraíonn as fad breise an chábla a mheas.
Cén Fáth a Bhfuil Fireann-go-Ailtireacht Mná Oiriúnach do Shíneadh?
Tá ailtireacht fireann go-baineann oiriúnach chun nasc atá ann cheana a shíneadh toisc go bhfuil an bunchomhéadan cábla nó trealaimh ag foirceann amháin, agus go soláthraíonn an foirceann eile an comhéadan cúplála comhfhreagrach níos faide.
Murab ionann agus mná agus comhthionóil ban, a nascann dhá chomhéadan fireann comhoiriúnach go hiondúil, is féidir le heisínteacht fireann agus baineann ailtireacht bhunaidh an chónascaire a chaomhnú agus solúbthacht ródaithe á mhéadú ag an am céanna. Tá PCM-0879 oiriúnach do naisc idirmhodúil i gcaibinéid rialaithe, róbataic agus trealamh tástála.
Mar sin féin, ní mór an dá inscne cónascaire, líon na bpáirteanna cúplála, pinout agus rátálacha leictreacha a fhíorú, mar aon le titim voltais, ardú teochta agus sláine an chomhartha tar éis síneadh.
Pointí Péine
Nuair a athraíonn suíomhanna an mhodúil PCB, rialtóir, soláthar cumhachta nó I/O, seans nach mbeidh an bunúim fada go leor a thuilleadh.
Cuireann PCM-0879 2m d’achar ródaithe leis agus é ag caomhnú Micrea-chomhéadan Fit agus ailtireacht sreangaithe díreach tríd.
Tugann hailt solder sealadach nó splices sreang scaoilte isteach pointí nasctha breise agus méadóidh siad castacht sreangú, inslithe agus cothabhála.
Déanann micrea-chábla síneadh feistithe a chaighdeánú rocadh, mapáil bioráin agus faoiseamh brú le linn déantúsaíochta.
Cruthaítear riosca suntasach mapála bioráin má dhéantar ocht seoltóir de láimh a shíneadh de láimh.
Déanann ailtireacht cábla réamhshainithe 1:1 cigireacht déantúsaíochta a shimpliú agus laghdaítear earráidí sreangaithe.
Méadaíonn cábla eisínteachta friotaíocht, titim voltais, fad cosáin an chomhartha agus nochtadh EMI.
Cuidíonn na seoltóirí 20AWG le friotaíocht a theorannú, ach ba cheart an cainéal iomlán a mheas fós sa chóras atá beartaithe.
Sonraí Táirge
PCM-0879
Micrea{0}}Feistiú 3.0 8-Cábla Cumhachta Ciorcaid agus Sínte Comhartha
Tá PCM{1}}0879 le Molex Micro-Feadaigh 3.0 fireann-do-chumraíocht mná. Comhcheanglaíonn P1 an tithíocht gabhdán ocht-chiorcad 43025-0800 le 43030-0001 críochfort baineann, agus úsáideann P2 an tithíocht breiseán 43020-0801 le 43031-0001 críochfort fireann.
Neartaíonn múnlú istigh LDPE agus overmolding dubh PVC 45P an dá bhealach amach cábla. Úsáideann an tionól cábla PVC dubh UL{{2} AWG × 8C le trastomhas seachtrach 6.5mm agus fad 2000 ± 30mm, ag tacú le cumhacht agus síneadh comhartha i dtrealamh tionsclaíoch.
Cén Fáth a Bhfuil Fireann-go-Ailtireacht Mná Oiriúnach do Shíneadh?
Aleathnaíonn an ailtireacht fireann nasc atá ann cheana féin agus an caidreamh cúplála bunaidh á chaomhnú. Ceanglaíonn foirceann amháin leis an gcomhéadan cábla nó trealaimh atá ann cheana féin, agus soláthraíonn an taobh eile an comhéadan comhfhreagrach ag achar níos mó, rud a ligeann don chosán nasc leanúint ar aghaidh.
I gcomparáid le comhthionóil baineanna go-a nascann dhá chomhéadan fireann comhoiriúnach go hiondúil, bíonn an chumraíocht seo thar a bheith úsáideach nuair a bhíonn an cábla bunaidh ró-ghearr, nuair a bhíonn trealamh á athlonnú nó nuair a bhíonn gá le ródú idir modúil chomh-aireachta rialaithe.
Úsáideann PCM-0879 dearadh Micrea-Fit 3.0 fireann{-do mhná. Roimh an síneadh, deimhnigh líon na bpáirteanna cúplála, polarú, rátálacha pinout agus leictreacha, agus luacháil titim voltais, ardú teochta agus sláine na comhartha.
Taispeáin Táirgí
Táirgí den chineál céanna
Ráiteas Comhoiriúnachta
Fíorú Comhoiriúnachta
Úsáideann PCM-0879 cumraíocht Micrea-Fit 3.0 fireann-go-baineann: an tithíocht gabhdán 43025-0800 le 43030-0001 teirminéal baineann, agus an tithíocht breiseán 43020-0801 le 43031-0001 teirminéal
Fíoraigh uimhreacha na bpáirteanna cúplála, polarú, céimseata glasála, tomhsaire sreang agus rátálacha leictreacha roimh chomhtháthú. Socraíonn ocht{1}}chiorcad díreach-trí shreangú an leanúnachas bioráin chomhfhreagrach amháin; caithfidh tascanna cumhachta, talún agus comhartha an léaráid sreangú trealaimh a leanúint.
Fógra Comhoiriúnachta Teicniúil
Is cábla síneadh éighníomhach é PCM-0879 agus ní sholáthraíonn sé prótacal, voltas nó comhshó comhartha. Chun 2m de chábla a chur leis is gá measúnú athnuaite a dhéanamh ar fhriotaíocht an chiorcaid, titim voltais, ardú teochta agus sláine an chomhartha, go háirithe nuair a iompraíonn iltheagmhálacha an sruth ag an am céanna.
Tá an tionól críochnaithe sonraithe ag 300VAC agus 3.5A in aghaidh an teagmhála; níor cheart rátáil 7A an teirminéil aonair a chur i bhfeidhm go díreach. Ní bhunaíonn sainaithint cábla UL2464 deimhniú Liostaithe UL neamhspleách don chomhthionól iomlán overmolded.
Conas an Táirge Ceart a Roghnú?
Fíoraigh Inscne an Chónascaire agus Uimhreacha Páirt Beacht
Tá inscne an chónascaire ar cheann de na critéir roghnaithe cáblaí eisínteachta is tábhachtaí.
Úsáideann PCM-0879 gabhdán 43025-0800 ar thaobh amháin agus breiseán 43020-0801 ar an taobh eile.
Ní mór na comhéadain trealaimh agus cábla atá ann faoi láthair a fhíorú i gcoinne na n-uimhreacha cruinne seo seachas a bheith ag brath ar an tuairisc "Micri-Fit 8-pin."
Fíoraigh Tasc Bioráin agus Léarscáiliú Sínte 1:1
Ní chaomhnaíonn an síneadh an gaol bunaidh leictreach ach amháin nuair a mheaitseálann pionout an chórais le léarscáiliú díreach tríd an PCM-0879.
Ba cheart tábla sreang iomlán Bioráin 1-go-Pin 8 a dhoiciméadú, go háirithe nuair a bhíonn an cónascaire céanna ag ciorcaid chumhachta, talaimh agus rialaithe.
Roghnaigh De réir Fad Iomlán, Buail Reatha agus Voltais
Ba cheart go mbreithneodh an roghnú fad comhcheangailte an chábla bunaidh móide an síneadh 2m.
Ba cheart córais reatha ísealvoltais níos airde a sheiceáil le haghaidh friotaíochta DC, titim voltais agus ardú teochta trasna chonair iomlán an naisc.
Roghnaigh Tógáil Cábla don Chomhshaol
Úsáideann caighdeánach PCM-0879 cábla UL2464 PVC le haghaidh sreangú trealaimh seasta ginearálta.
Teastaíonn tógálacha cábla agus meicniúla a dheimhnítear go leithleach ó-róbataic fleisc-leanúnach, slabhraí tarraingthe, nochtadh ola, úsáid lasmuigh, ardteocht nó creathadh trom.
Cumais Saincheaptha
↕ Micrea{0}Comhéadan Fit agus Ciorcad-Saincheapadh Áireamh
Micrimhilseogra-Is féidir imchlúdaigh Fit 3.0, comhaireamh ciorcaid agus teaglaim breiseán/gadán a fhorbairt de réir an trealaimh sprice. Ba cheart uimhreacha beachta tithíochta agus páirteanna críochfoirt a úsáid chun comhoiriúnacht a fhíorú.
□ Saincheapadh Fad Cábla
Is féidir faid síneadh saincheaptha a tháirgeadh de réir leagan amach an trealaimh, agus éilíonn leaganacha níos faide meastóireacht athnuaite ar thitim voltais, ar fhriotaíocht, ar shláine na comhartha agus ar ródú meicniúil.
◉ Tomhsaire Sreang agus Saincheapadh Cábla
Is féidir tomhasairí sreang agus tógálacha cábla éagsúla a roghnú de réir reatha, titim voltais, solúbthachta agus spás trealaimh, agus na ceanglais chríochfoirt agus crimp comhfhreagracha a athbhailíochtú.
⚙ Saincheapadh Pinout agus Sreangaithe
Úsáideann caighdeánach PCM-0879 sreangú 1:1, agus is féidir mapálacha bioráin saincheaptha a fhorbairt ó líníochtaí leictreacha OEM le radharcanna cónascaire sainmhínithe go soiléir, uimhreacha bioráin, dathanna sreang agus ainmneacha comharthaí.
⌘ Overmold agus Strain-Saincheapadh Faoisimh
Is féidir múnlaí istigh, múnlaí seachtracha, geoiméadracht an chábla, fad faoisimh brú, cruas ábhair agus dath a shaincheapadh de réir riachtanais trealaimh agus mheicniúla.
◇ OEM Tástáil, Lipéadú agus Pacáistiú
Is féidir le cláir OEM leanúnachas, gearrchiorcad, insliú, hi-phota, teagmhála-friotaíocht, voltais-titim, tarraingt agus teocht{-tástáil in éineacht le lipéid shaincheaptha, barrachóid, sraithuimhreacha, lógónna agus pacáistiú a chuimsiú.
Ceisteanna Coitianta Táirge
An bhfuil 43025-0800 Fir nó Mná ?
Aithníonn Molex 43025-0800 go hoifigiúil mar thithíocht gabhdán, agus is críochfort baineann é 43030-0001. Ba cheart mar sin caitheamh leis an gcomhéadan cóimeáilte mar an taobh baineann/gabhdán.
Cad É an Cumraíocht Inscne Ceart?
Ba cheart cur síos a dhéanamh ar an gcomhcheangal cónascaire beacht mar Gabhdán-go-Breiseán nó Mná-go-Fireann.
An bhfuil Treo Tarchur Seasta ag PCM-0879 ?
Tá an cábla féin éighníomhach agus neamhthreorach go leictreonach, ach caithfidh an chumhacht iarbhír-foinse, ualach agus treo na comhartha dearadh an trealaimh a leanúint.
Cad é an tUastavoltais?
Sonraítear an tionól críochnaithe PCM-0879 ag uasmhéid 300VAC.
An dtugann an Síneadh 2m Cause Voltage Titim ?
Tá. Má chuirtear 2m leis méadaítear friotaíocht iomlán an tseoltóra, agus braitheann an titim voltais iarbhír ar ualach reatha, fad iomlán an chórais agus friotaíocht seoltóra.
