RJ12 6P6C Go Críochfort 2 Bioráin RS485 Adapter:
Gnéithe Feidhmchláir Agus Treoir Roghnúcháin
Foghlaim conas a úsáideann cuibheoir RJ12 6P6C go críochfort RS485 2 bioráin sreangú asbhainte Pin 3 agus Pin 4, sreanga UL1061 26AWG, críochfort scriú 3.5 mm agus cosaint mhúnlaithe PVC chun sreangú páirce áisiúil a sholáthar do RS485, Modbus RTU, caibinéid rialaithe PLC, ionstraimí tionsclaíocha agus trealamh uathoibrithe.

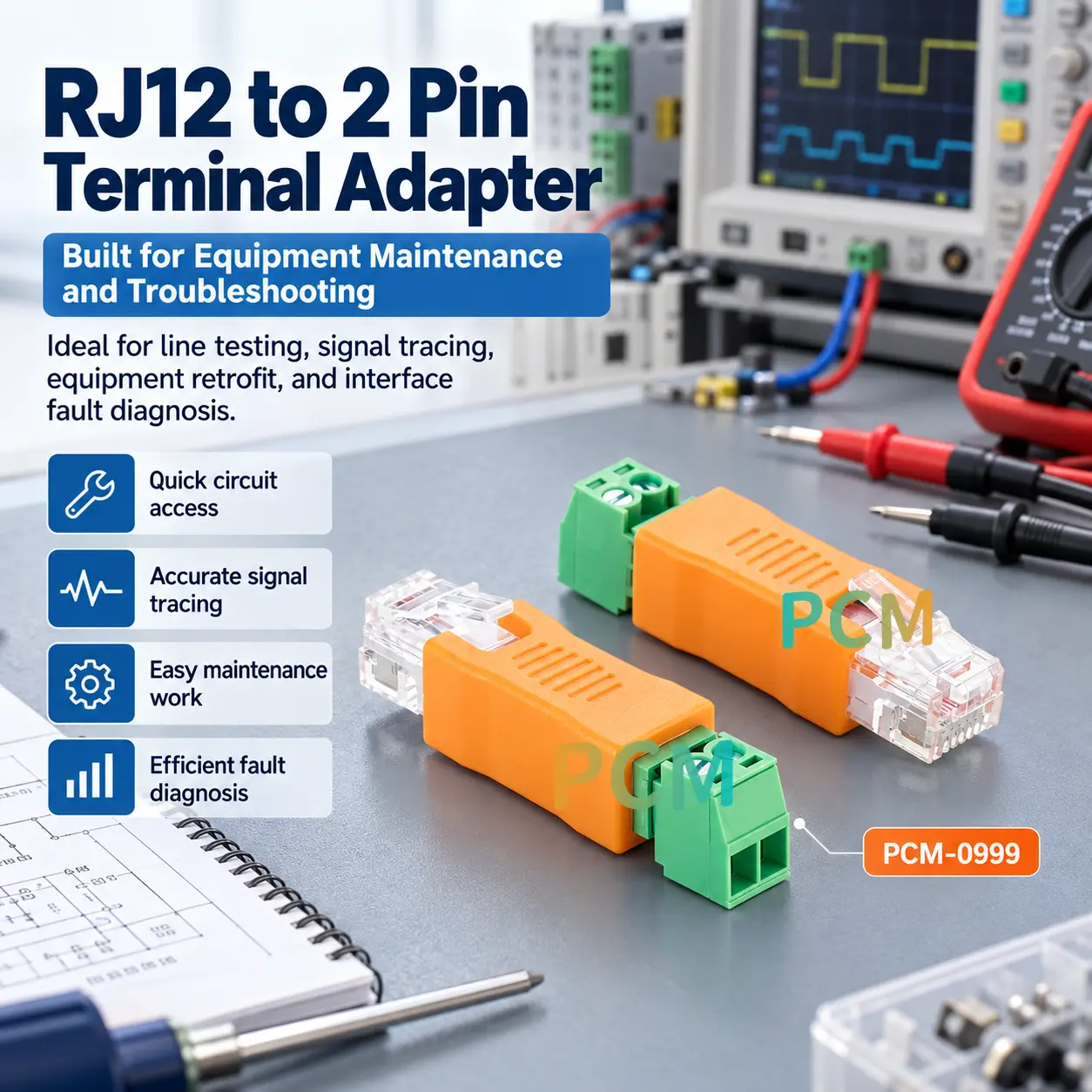

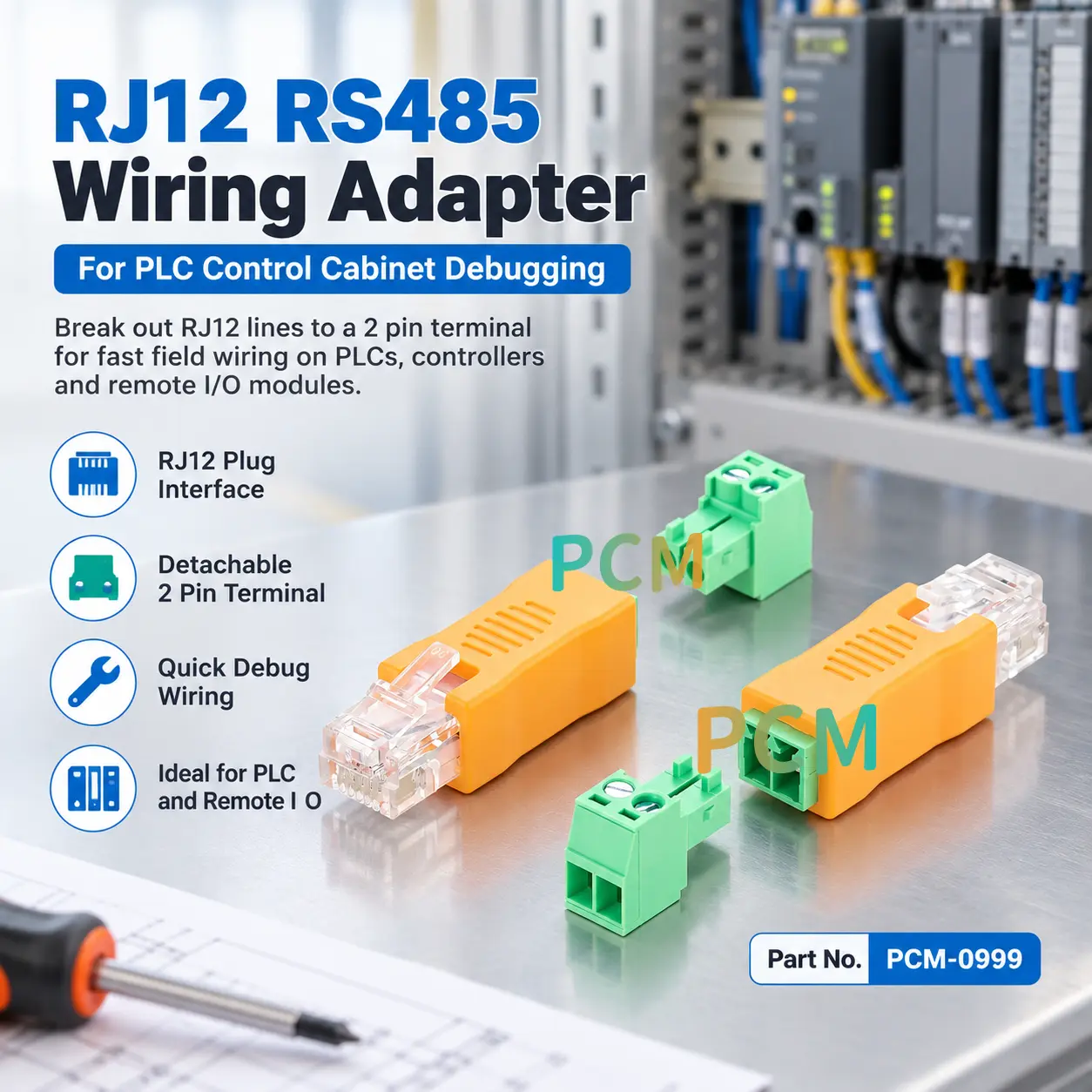

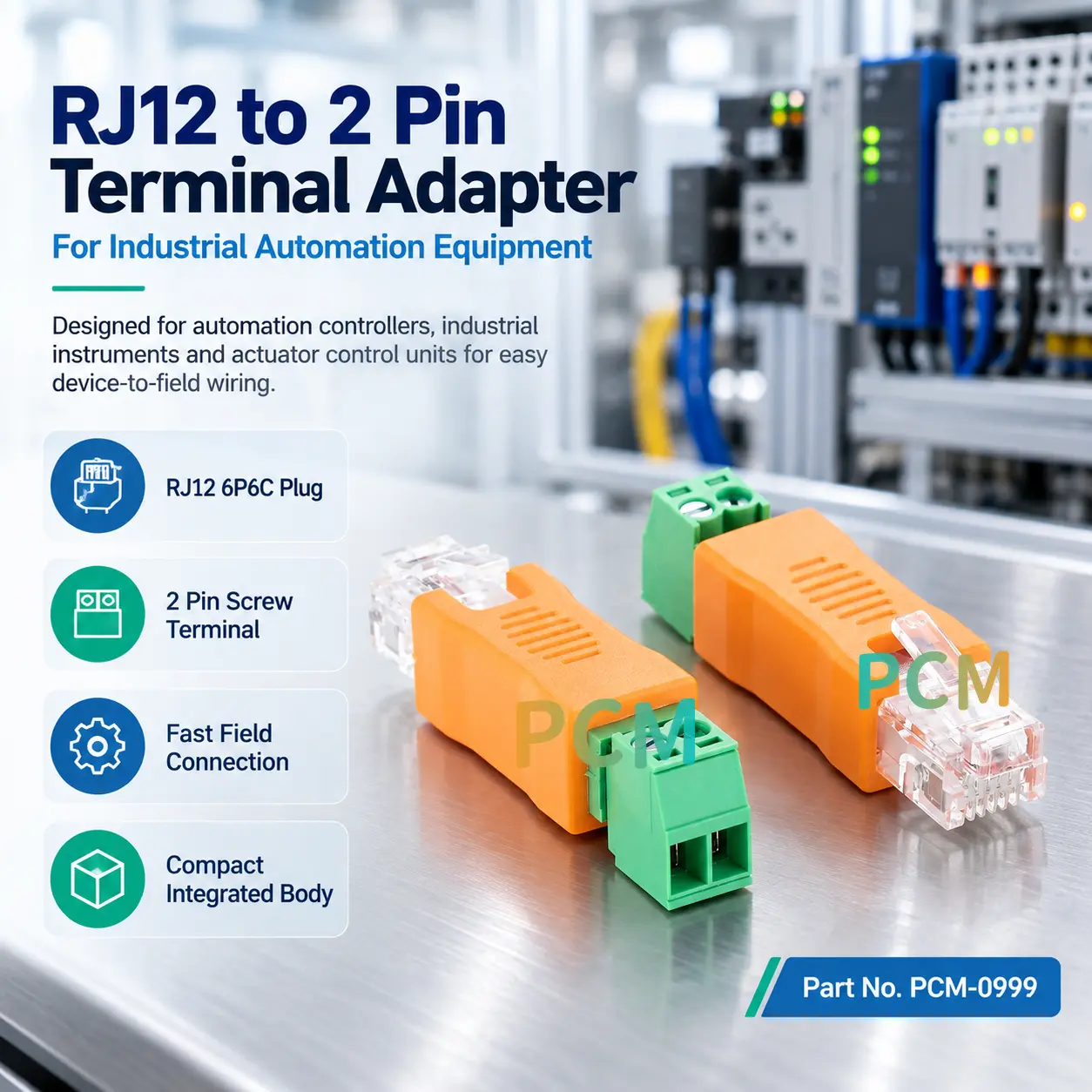

Déanann adapter PCM-0999 RJ12 6P6C go críochfort 2 bioráin RS485 briseadh amach Pionna 3 agus PIN 4 trí shreanga UL1061 26 AWG, críochfort scriú 3.5 mm agus cosaint mhúnlaithe PVC, ag soláthar réiteach sreangú dlúth do chaibinéid PLC, feistí RS485, ionstraimí tionsclaíocha agus córais uathoibrithe.
Réamhrá Táirge Tapa
PCM-0999 Faisnéise Paraiméadar Croí.
| Ainm Táirge | RJ{0}}P6C go dtí Cuibheoir Críochfort 2 Bioráin RS485 |
| Príomhchábla P/N |
|
| Ceanglóir P1 |
|
| Ceanglóir P2 |
|
| Príomhiarratas | Oiriúnú / Sreangú Comhartha RS485 |
| Trastomhas Amuigh |
|
| Leithead | 11.5 mm |
| Tomhsaire Sreang | 26 AWG |
| Overmold |
|
PCM{0}}HD-0999 vs Ceangal Díreach Bare Wire
| Mír Comparáide | PCM{0}}HD-0999 | Ceangal Díreach Bare Wire |
|---|---|---|
| Comhéadan RJ12 | Ceangal díreach RJ12 6P6C | De ghnáth níl aon chomhéadan RJ12 ann |
| Briseadh amach bioráin | Bioráin Réamhshreangaithe 3 agus Bioráin 4 | Aitheantas sreang láimhe |
| Sreangú Allamuigh | Críochfort scriú 2 bioráin le haghaidh sreangú éasca | Sreangú láimhe ag teastáil |
| Suiteáil | Gan RJ12 recrimping, suiteáil níos tapúla | Níos mó céimeanna sreangú |
| Riosca Míshreangaithe | Níos ísle le pinout réamhshainithe | Níos airde |
| Cothabháil | Éasca a dhícheangal agus a athsholáthar | Cothabháil níos casta |
Cad is Cuibheoir RJ12 6P6C go 2 Pin Terminal RS485 ann?
Ó thaobh struchtúir de, is é seo acomhpháirt idirnasc éighníomhach idir comhéadan modúlach RJ12 agus críochfort scriú réimse.
Nascann taobh an trealaimh trí phlocóid fireann RJ12 6P6C, agus glacann taobh na páirce seoltóirí lom trí theirminéal scriú 2 phionna. Soláthraíonn sreanga inmheánacha UL1061 agus an cosán sreangú seasta an nasc leictreach idir an dá chomhéadan.
Réitíonn an táirge mar sin difríocht iformáid nasc, seachas difríocht iprótacal cumarsáide.
Cad a dhéanann an táirge go príomha?
Nuair a úsáideann trealamh comhéadan RJ12 agus sreangú páirce ag baint úsáide as sreanga aonair nó bloic críochfoirt, briseann an t-oiriúnóir seo bioráin roghnaithe RJ12 go díreach chuig críochfort scriú 2 bioráin. Tá sé oiriúnach do RS485, Modbus RTU, caibinéid PLC, iargúlta I / O, ionstraimí agus braiteoirí.
I gcomparáid le cáblaí a ghearradh nó cónaisc RJ12 a athchúrsáil, laghdaíonn an pinout réamhshainithe céimeanna sreangaithe agus riosca míshreangaithe agus feabhsaítear éifeachtacht suiteála, tástála agus cothabhála.
Ceisteanna Coitianta Maidir le Teirminéil RJ12 ?
Luach Lárnach Táirge
PCM-0999
Is féidir achoimre a dhéanamh ar bhunbhuntáistí PCM-0999 mar:
◆ Feabhas a chur ar Éifeachtúlacht Sreangaithe agus Cothabhála
Laghdaíonn an comhéadan comhtháite RJ12 agus críochfort scriú 2 bioráin an gá atá le hathrú páirce nó le hullmhú cábla saincheaptha Is féidir le hinnealtóirí sreangú, tástáil, dínascadh agus athsholáthar a dhéanamh níos éifeachtaí, rud a fhágann go bhfuil sé oiriúnach do chaibinéid PLC, coimisiúnú RS485 agus cothabháil tionsclaíoch.
◆ Laghdaíonn Pinout Seasta Earráidí Sreangaithe
Réamhlíonann an leagan caighdeánach RJ12 Pin 3 agus Pin 4 chuig na críochfoirt chomhfhreagracha. Nuair a dheimhnítear pinout an trealaimh, ní gá sreanga inmheánacha a aithint arís, ag laghdú céimeanna sreangú láimhe agus feabhas a chur ar chomhsheasmhacht na suiteála.
◆ Tacaíonn Dearadh Dlúth le Suiteáil Tionscail
Ag thart ar 35 mm ar fad agus 11.5 mm ar leithead, cuidíonn an dearadh comhtháite dlúth le spás suiteála taobh istigh de chaibinéid rialaithe a laghdú. Soláthraíonn an tithíocht mhúnlaithe PVC oráiste 45P cosaint mheicniúil freisin don limistéar sreangú inmheánach i gcoinne lúbthachta agus tarraingt gnáth.
◆ Tacaíonn Comhtháthú Caighdeánaithe OEM
Do mhonaróirí trealaimh a úsáideann bioráin seasta RJ12, is féidir leis an cuibheoir seo feidhmiú mar chúlpháirtí caighdeánaithe chun sreangú páirce, suiteáil, bainistíocht páirteanna spártha agus cothabháil a aontú. Is féidir sonraíochtaí pinout, sreang agus críochfoirt a shaincheapadh freisin d'iarratais OEM.
Taispeáin Táirgí
Táirgí den chineál céanna
Ráiteas Comhoiriúnachta
Comhéadan agus Comhoiriúnacht Pinout
- Úsáideann an táirge seo breiseán fireann RJ12 6P6C agus briseann sé Pionna 3 agus PIN 4 go teirminéal 2 phionna. Ní ráthaíonn feistiú meicniúil comhoiriúnacht leictreach. Fíoraigh an comhéadan, sainmhínithe Bioráin 3 agus PIN 4, agus sannadh RS485 A/B de réir lámhleabhar an trealaimh agus an phionna.
Riachtanais Feidhme agus Suiteála
- Is cuibheoir éighníomhach ar bhriseadh amach sreangaithe é seo agus ní sholáthraíonn sé comhshó prótacail ná leibhéil idir RS232, USB, TTL agus RS485. Roimh a shuiteáil, deimhnigh an críochfort 3.5 mm, ceanglais sreang, spás agus timpeallacht atá ar fáil.
Conas an Cuibheoir Críochfort RJ12 go 2 Bioráin Ceart a Roghnú?
Deimhnigh Comhéadan agus Pinout
Deimhnigh an comhéadan RJ12 6P6C, inscne an chónascaire, an struchtúr meicniúil, agus sainmhínithe PIN 3 agus PIN 4. Roghnaigh pinout nó leagan saincheaptha eile más gá.
Deimhnigh Riachtanais Chomhartha agus Tiontaithe
Deimhnigh an iompraíonn PIN 3 agus PIN 4 comharthaí RS485 A/B, rialtán nó comharthaí eile. Is le haghaidh briseadh amach sreangaithe amháin atá an cuibheoir seo agus ní sholáthraíonn sé prótacal ná comhshó leibhéil.
Deimhnigh Críochfort agus Coinníollacha Suiteála
Úsáideann an leagan caighdeánach críochfort páirce 2 bioráin 3.5 mm. Fíoraigh méid sreang, spás suiteála, rochtain RJ12, oibriú scriú, agus imréiteach lúbthachta sreinge.
Eolas faoi Threalamh a sholáthar
Maidir le tionscadail toirte nó OEM, cuir an tsamhail trealaimh, grianghraif comhéadan, pinout, sainmhínithe comhartha, ceanglais críochfoirt, agus timpeallacht oibriúcháin ar fáil chun earráidí roghnúcháin a laghdú.
Cumais Saincheaptha
↕ Pinout Saincheaptha
Is féidir bioráin RJ12, ordú críochfoirt agus sreangú a shaincheapadh de réir sannadh bioráin an trealaimh.
□ Críochfort an Chustaim
Is féidir struchtúr críochfoirt, treoshuíomh, pitch agus modh sreangú a shaincheapadh le haghaidh riachtanais suiteála.
◉ Sreang Chustaim
Is féidir méid AWG, dath sreang agus sonraíochtaí cábla a shaincheapadh le haghaidh feidhmeanna ciorcad éagsúla.
⚙ Tithíocht Chustaim
Is féidir dathanna agus cuma tithíochta múnlaithe a shaincheapadh le haghaidh brandáil agus sainaithint trealaimh.
⌘Toisí Saincheaptha
Is féidir fad luaidhe, treoshuíomh struchtúrach agus cumraíocht suiteála a shaincheapadh le haghaidh spás trealaimh.
◇ Pacáistiú Saincheaptha
Is féidir pacáistiú mórchóir, lipéid, barrachóid, uimhreacha páirteanna agus pacáistiú OEM a shaincheapadh.
Conclúid:
Tá anPCM-0999 RJ12 6P6C go dtí 2 PIN Críochfort Cuibheoir RS485déanann sé ciorcaid roghnaithe RJ12 a thiontú ina gcríochfoirt scriú le haghaidh sreangú réimse tionsclaíoch níos éasca agus ní dhéanann sé comhshó prótacail. Úsáideann sé sreanga UL1061 26AWG chun Pionna 3 agus PIN 4 a bhriseadh amach go teirminéal 2-bioráin 3.5 mm, Tá sé oiriúnach do RS485, Modbus RTU, PLCanna, ionstraimí tionsclaíocha agus trealamh tástála.
Deimhnigh struchtúr 6P6C, pinout, sainmhíniú sreangú agus timpeallacht suiteála sula n-úsáidfear Tá bioráin saincheaptha, sreanga, críochfoirt, lipéid agus pacáistiú OEM ar fáil.
Ceisteanna Coitianta Táirge
An bhfuil sé comhoiriúnach do gach Feiste RJ12 ?
Ní gá. Úsáideann an leagan caighdeánach RJ12 Pin 3 agus Pin 4. Deimhnigh an comhéadan 6P6C, pinout agus sainmhínithe ciorcad roimh cheannach.
An féidir é a Úsáid le Modbus RTU?
Sea, má mheaitseálann comhéadan RJ12 agus pinout RS485. Deimhnigh na sainmhínithe PIN 3 agus PIN 4 sa doiciméadú trealaimh roimh úsáid.
Cad é an Bunús Caighdeánach?
Nascann Bioráin 3 le P2 Bioráin 1 trí shreang dearg 26AWG, agus nascann PIN 4 le P2 Pin 2 trí shreang dhubh.
Cad iad na Teirminéil agus na Toisí?
Úsáideann an táirge caighdeánach críochfort scriú 2-bioráin pitch 3.5 mm agus bearta thart ar 35 × 11.5 × 10.5 mm. Tá imréiteach suiteála ag teastáil.
Cén Fáth a Úsáid Críochfort Scriú?
Ceanglaíonn an críochfort scriú sreanga páirce go díreach gan crimping RJ12, rud a fhágann go bhfuil sé oiriúnach le haghaidh tástála, cothabhála agus sreangú comh-aireachta rialaithe.
An bhfuil Saincheapadh agus OEM ar Fáil?
Tá pinouts saincheaptha, tomhasairí sreang, dathanna, críochfoirt, lipéid agus pacáistiú ar fáil, le tacaíocht mórdhíola, OEM agus táirgeadh toirte.
