Cad a Chlúdaíonn an tAirteagal seo?
I gcórais chraolacháin, stiúideonna taifeadta, léiriúcháin stáitse, suiteálacha gairmiúla AV agus soilsiú-timpeallachta rialaithe, RJ45 8Is minic a úsáidtear comhéadain P8C mar chomhéadain dhlútha ilseoltóra comharthaí, agus úsáidtear nascóirí 3-bioráin XLR go forleathan le haghaidh fuaime cothromaithe, DMX agus trealamh rialaithe roghnaithe.
Nuair a úsáideann dhá fheiste nascóirí fisiceacha éagsúla ach sainmhínithe comharthaí comhoiriúnacha, tá gá le hoiriúnóir RJ45 go XLR a ndearnadh innealtóireacht chuí air agus le mapáil bioráin shainithe.
Ag baint úsáide as an Premier CáblaPCM-KW-674 RJ45 Mná go XLR Cábla Clúdaitheora Fuaime 3-bioráinMar shampla, míníonn an t-alt seo bunúsacha RJ45 agus XLR, úsáid cáblaí struchtúrtha le haghaidh iompar comhartha fuaime nó rialaithe, sciath, teorainneacha comhoiriúnachta, roghnú táirgí, feidhmchláir agus saincheaptha OEM/ODM.
Réamhrá Táirge Tapa
Úsáideann PCM-KW-674 an chumraíocht seo a leanas:
RJ{0}}P8C Baineann → Cábla Sciath 21 cm → XLR Fireann 3 Bioráin
Úsáideann foirceann amháin gabhdán baineann RJ{0}}P8C ar féidir é a nascadh le cineál cáblaí caighdeánach CAT5, CAT5e nó CAT6. Úsáideann an taobh eile cónascaire fireann 3-bioráin nicil-phlátáilte XLR le haghaidh trealamh le sannadh bioráin fuaime nó rialaithe comhoiriúnach.
Úsáideann an cábla seoltóirí comharthaí dearga/bán 24AWG le sciath braidáilte copair stánaithe, thart ar 6.0 mm trastomhas seachtrach agus seaicéad -glas-PVC 90P éadrom.
| Ainm Táirge | RJ45 Cábla Adaptor Fuaime FemaletoXLR3-PinMale |
| Príomhchábla P/N | PCM-KW-674 |
| Ceanglóir A | XLR 3-Pion Fireann |
| Ceanglóir B | RJ{0}}P8C Baineann |
| Fad Cábla | 210+10 mm |
| Cáblú tipiciúla | CAT5/CAT5e/CAT6 |
| Seoltóirí | 24AWG Seoltóirí Dual |
| Sciath | Stánáilte-Copper Braid |
| Cábla OD | 6.0 mm |
Ráiteas Comhoiriúnachta
Úsáideann PCM-KW-674 nascóirí fisiceacha 3-bioráin caighdeánacha RJ45 8P8C agus XLR, ach níor cheart caitheamh leis mar thiontaire uilíoch RJ45-go-XLR.
Éilíonn oibriú cuí gach ceann díobh seo a leanas:
● úsáideann an trealamh RJ45 an léarscáiliú bioráin céanna leis an adapter;
● úsáideann an trealamh XLR sainmhíniú comhartha 3-seoltóra comhoiriúnach;
● go bhfuil an cineál comhartha agus an leibhéal leictreach oiriúnach;
● tá cábla CAT5/CAT5e/CAT6 sreangaithe de réir riachtanais an chórais.
Dá bhrí sin:
Ní ráthaíonn cúpláil fhisiciúil comhoiriúnacht an chórais go huathoibríoch.
Fógra Comhoiriúnachta Teicniúil:
Tá PCM-KW-674 beartaithe le haghaidhoiriúnú comhéadan fisiciúil agus síneadh comhartha. Ní dhéanann sé tiontú prótacal Ethernet, tiontú analógach go dtí-tiontú bacainní ná aimpliú comhartha.
San fheidhmchlár seo, ní úsáidtear RJ45 go simplí mar nascóir ilsheoltóra 8P8C.
I bhfocail eile:
Ní gá go gciallaíonn cónascaire RJ45 Ethernet.
Nuair a úsáidtear RJ45 i dtrealamh fuaime nó rialaithe, féadfaidh monaróir an trealaimh gach bioráin a shannadh do chomharthaí fuaime analógacha, fuaime digiteacha, DMX, GPIO nó comharthaí eile ar ísealvoltas.
Ba cheart, dá bhrí sin, sannadh bioráin mhonaróir an trealaimh a fhíorú i gcónaí roimh é a nascadh.
Eolas Bunúsach Táirge
Cad é Cábla Adaptor Fireann RJ45 Mná go XLR 3-Pin ?
Is cóimeáil cábla éighníomhach é cábla cuibheora fireann RJ45 baineann go XLR 3-bioráin a mhapálann seoltóirí roghnaithe ó chomhéadan RJ45 8P8C go comhéadan 3-bioráin XLR.
De ghnáth is éard atá ann ná gabhdán RJ45, cónascaire fireann XLR, seoltóirí inmheánacha, sciath agus seaicéad seachtrach.
Níl sé mar chuspóir aige sonraí Ethernet a thiontú go fuaime. Ina áit sin, cuireann sé comharthaí comhoiriúnacha ó bhioráin RJ45 sainithe go bioráin XLR comhfhreagracha de réir mapála bioráin sonraithe.
Cén Fáth a Úsáid Sciath Braided?
Is minic go mbíonn cáblaí cumhachta, línte rialaithe soilsithe, trealamh digiteach agus córais leictreonacha eile i seomraí craolacháin, céimeanna, consóil agus racaí trealaimh, rud a fhágann go mbíonn timpeallacht leictreamaighnéadach sách casta.
Úsáideann PCM-KW-674 sciath braided copair stánaithe chun cabhrú le cúpláil leictreamaighnéadach nach dteastaíonn isteach sna seoltóirí comhartha a laghdú nuair a chomhtháthaítear é le talamh cuí agus dearadh córais.
Mar sin féin:
Ní chuirtear sciath in ionad sreangú chothromaithe cheart, talamh nó léarscáiliú bioráin.
Cén fáth ar féidir le Cábla CAT5/CAT5e/CAT6 Comharthaí Fuaime nó Rialaithe a Iompar?
Tá ilphéirí seoltóirí casta i gcáblaí CAT5, CAT5e agus CAT6.
Cabhraíonn an chéimseata péireáilte le trasnaíocht mhód choiteann a laghdú, agus is é sin an fáth a n-úsáidtear cáblaí struchtúrtha ní hamháin le haghaidh Ethernet ach freisin ag roinnt déantúsóirí gairmiúla trealaimh le haghaidh comharthaí cothromaithe agus línte rialaithe ar leibhéal íseal.
Ceadaíonn an comhéadan baineann RJ45 ar PCM-KW-674 comharthaí comhoiriúnacha a leathnú trí cháblú struchtúrtha atá ann cheana féin, rud a laghdóidh an gá atá le ritheanna cábla nua tiomnaithe.
Pointí Péine agus Luach Táirge
Dúshlán 1:
Úsáideann Trealamh Éagsúla Nascóirí Éagsúla
Féadfaidh trealamh craolacháin, fuaime agus soilsithe comhéadan láraithe RJ45 a úsáid ar thaobh amháin agus nascacht XLR traidisiúnta a choinneáil ar an taobh eile.
Soláthraíonn PCM{0}}KW-674 cuibheoir fisiciúil dlúth idir na formáidí nascóirí seo do threalamh comhoiriúnach.
Dúshlán 2:
Is féidir le hathsreangú le Cábla Fuaime Tiomnaithe a bheith costasach
Is minic go mbíonn cáblaí struchtúrtha CAT5/CAT6 fairsing cheana féin in áiseanna craolacháin, seomraí trealaimh agus suiteálacha AV.
Má thacaíonn an trealamh nasctha le hiompar comhartha comhoiriúnach thar RJ45, is féidir an cáblaí atá ann cheana a athúsáid le haghaidh síneadh, rud a laghdóidh an gá atá le sreangú fuaime tiomnaithe breise.
Dúshlán 3:
D'fhéadfadh Cuibheoirí Neamhshielded Riosca Torainn a Mhéadú
Is minic a bhíonn soláthairtí cumhachta, cláir rialaithe, PLCanna, athsheachadáin agus úmacha cábla iolracha i spás teoranta i dtrealamh tionsclaíoch.
Is féidir le cáblaí paiste Ethernet ró-fhada carnadh cábla gan ghá a chruthú.
Tá an fad caighdeánach 300 ± 15 mm de PCM-0164 oiriúnach go maith le haghaidh naisc ghearr inmheánacha idir calafort Ethernet agus painéal trealaimh in aice láimhe.
Cuibheoir RJ45{{1} go-XLR vs. Cábla Caighdeánach Fuaime XLR
Tá gnáthchábla XLR ceaptha chun nasc díreach a dhéanamh idir comhéadain chaighdeánacha XLR, agus tá cuibheoir RJ45 go XLR níos oiriúnaí do chórais a úsáideann dáileadh RJ45, painéil paiste nó bonneagar cáblaithe CAT cheana féin.
Tá an dá réitigh deartha le haghaidh ailtireachtaí sreangaithe éagsúla seachas a bheith ina n-ionadaigh dhíreacha.
| Mír | RJ45-go-XLR Adapter | Cábla StandardXLR | |
| Comhéadan | RJ45 Baineann go XLR Fireann | XLR go XLR | |
| Cuspóir | Oiriúnú Comhéadain, Cuibheoir Cáblú Struchtúrtha | Nasc díreach gléas fuaime | |
| Spleáchas PinMapping | Ard | Íochtarach | |
| Síneadh Cábla Struchtúrtha | Córais neamh-chomhoiriúnacha tacaithe | Ní go díreach | |
| Fad Cábla | Adapter gearrthóg | faid éagsúla | |
| Suiteáil | Comh-aireachta, consól, comhéadan Paiste | Céim, seomra trealaimh nasc díreach |

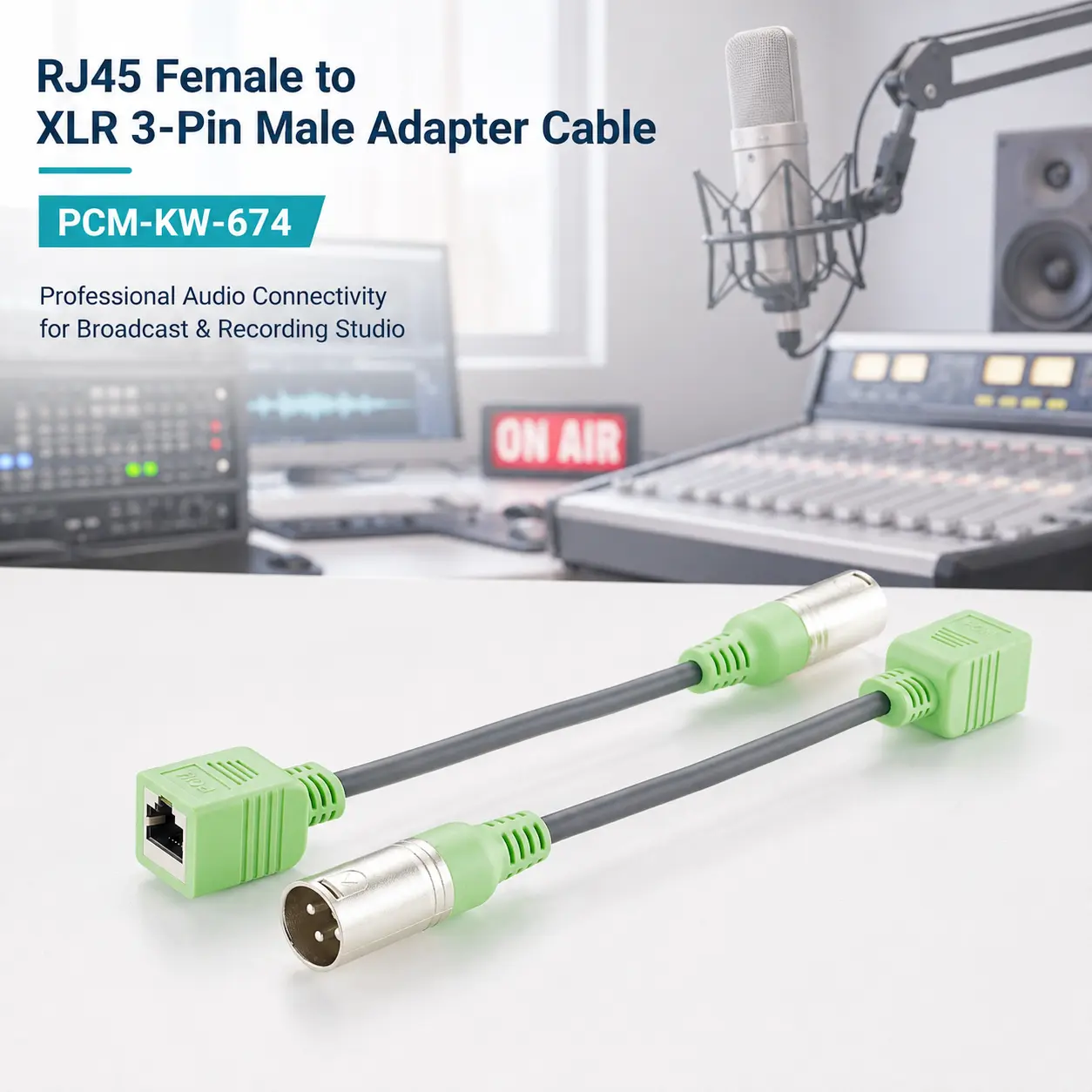

PCM-KW-674 RJ45 Baineann go XLR Fireann 3-bioráin
Tá PCM{0}}KW-674 deartha le haghaidh feidhmchláir idirnaisc ghairmiúla óna dteastaíonn comhéadan baineann RJ45 le cónascaire fireann XLR.Is é a ailtireacht:
RJ{0}}P8C Baineann → 24AWG 2C Cábla Sciath → XLR 3-Pin Fireann
Laghdaíonn an fad 21 cm brú tráchta timpeall ar threalamh agus racaí, agus cuidíonn an braid copair stánaithe le trasnaíocht a rialú. Soláthraíonn an cónascaire fireann nicil-phlátáilte XLR marthanacht mheicniúil, agus tacaíonn an seaicéad PVC 90P le ródú solúbtha agus cosaint cábla.
Feidhmchláir:
Oiriúnach do stáisiúin chraolta, stiúideonna taifeadta, meascáin ghairmiúla, trealamh dáileacháin fuaime, córais fuaime stáitse, trealamh soilsithe DMX, racaí AV agus córais eile ag baint úsáide as sainmhínithe comhartha RJ45/XLR comhoiriúnach.
Taispeáin Táirgí
Conas Cábla Clúdaitheora Fuaime RJ45{-go-XLR a Roghnú ?
An Chéad Tosaíocht: Fíoraigh an Mapáil Bioráin
Is é léarscáiliú bioráin an critéar roghnúcháin is tábhachtaí maidir le cuibheoir RJ45-go-XLR.
Féadfaidh monaróirí trealaimh éagsúla tascanna iomlána éagsúla a úsáid ar an gceanglóir RJ45 8P8C céanna.
Mura bhfuil an pinout comhoiriúnach, d’fhéadfadh cúpláil fhisiciúil a bheith fós ann ach d’fhéadfadh nach mbeadh aon chomhartha, ródú mícheart nó fadhbanna trealaimh féideartha mar thoradh air.
Cinn an bhfuil Sciath ag Teastáil
Is fearr go ginearálta tógáil sciath i seomraí craolta, céimeanna, racaí trealaimh, córais dlúthdhioscaí AV agus timpeallachtaí torannacha leictrigh.
Mar sin féin, braitheann éifeachtacht fhoriomlán an sciath ar thalamh an trealaimh, leanúnachas sciath cábla CAT-agus dearadh iomlán an chórais.
Deimhnigh an Cineál Comhartha
Faigh amach an iompraíonn an trealamh fuaime analógach cothromaithe, fuaim dhigiteach AES, DMX nó comhartha rialaithe eile.
Tá ceanglais dhifriúla ag cineálacha éagsúla comhartha maidir le pinout, impedance, tógáil cáblaí agus topology, mar sin ní thugann nascóirí comhionanna le tuiscint idirmhalartaithe.
Deimhnigh Cineál Cábla CAT agus Sreangú
Is féidir le CAT5, CAT5e agus CAT6 feidhmiú mar cháblaí struchtúrtha ilphéire, ach braitheann oiriúnacht ar shonraíocht mhonaróir an trealaimh.
Le haghaidh ritheann níos faide, fíoraigh catagóir cábla, sciath, scéim sreangú, fad iomlán agus fad molta an chórais.
Cumais Saincheaptha
Mapáil Bioráin 1.Custom
Is féidir sreangú 3-bioráin RJ{0}}P8C-go-XLR a shaincheapadh de réir sannadh bioráin trealaimh an chustaiméara.
Tá sé seo ar cheann de na míreanna saincheaptha OEM / ODM is tábhachtaí don chineál seo adapter.
Saincheapadh Inscne 2.XLR
Is féidir cumraíochtaí fireann nó baineann XLR 3-bioráin a roghnú de réir an trealaimh cúplála agus an treo nasctha comhartha riachtanach.
3.Custom Fad Cábla
Is é 210 ±10 mm an fad caighdeánach PCM-KW-674 mm, agus tá faid mhalartacha ar fáil do leagan amach racaí, painéil chúl an trealaimh agus consól.
Saincheapadh 4.Conductor and Shielding
Is féidir tomhasairí éagsúla seoltóra, struchtúir sciath agus tógálacha cábla a mheas de réir na timpeallachta comhartha fuaime nó rialaithe agus suiteála.
5.Jacket Dath agus Saincheapadh Ábhar
Is féidir dath, ábhar agus aithint seaicéad PVC a shaincheapadh le haghaidh bainistíochta cainéal, aithint córais agus brandáil OEM.
Is féidir leis an seaicéad glas éadrom cabhrú le teicneoirí freisin cosán sainiúil comharthaí a idirdhealú laistigh de racaí dlúth trealaimh.
6.Labeling agus Pacáistiú Saincheapadh
Is féidir tacú le lipéid P/N saincheaptha, aitheantóirí cainéal, treomharcanna, ainmneacha trealaimh, pacáistiú agus ceanglais BOM do thionscadail chraolacháin, AV agus córais-chomhtháthaithe.
Ceisteanna Coitianta
01.An féidir leis Sonraí Ethernet a Thiontú go XLR Audio?
Níl.
Níl aon phrótacal i PCM-KW-674-leictreonaic tiontúcháin, ADC, DAC nó ciorcadóireacht díchódaithe fuaime líonra.
Ní sholáthraíonn sé ach ródú seoltóra de réir mapála bioráin sainithe agus mar sin ní féidir leis na sonraí caighdeánacha Ethernet a thiontú go díreach i bhfuaim XLR analógach.
02.Cén fáth ar féidir le nascóir RJ45 Fuaime a Iompraíonn?
Go bunúsach is nascóir teagmhála ocht-RJ{0}}P8C.
Is féidir le monaróirí trealaimh na teagmhálacha sin a shannadh do Ethernet, fuaime analógach, fuaime digiteach, DMX nó comharthaí eile.
Braitheann cibé an iompraíonn sé fuaime, mar sin, ar an bpionósú trealaimh, ní ar an bhfoirm fhisiceach RJ45 amháin.
03.An féidir Cábla Caighdeánach CAT5e a Úsáid le Síneadh?
Sea, nuair a thacaíonn monaróir an trealaimh é agus go gcoimeádtar an léarscáiliú bioráin riachtanach i gceart.
Ba cheart fad cábla, sciath, scéim sreangú agus timpeallacht suiteála a mheas freisin.
Ní chiallaíonn cónascaire RJ45 amháin go bhfuil gach cábla CAT5e oiriúnach do gach córas.
04.An Soláthróidh CAT6 Fuaime Níos Fearr ná CAT5e go huathoibríoch?
Ní gá. Sa chineál seo iarratais, braitheann an fheidhmíocht iarbhír go príomha ar an gcineál comhartha, tógáil péire casta, sciath, fad cábla, trealamh ceangailte agus mapáil bioráin.
Tá rátáil chatagóir Ethernet níos airde ag CAT6, ach ní chiallaíonn sé sin go huathoibríoch feabhas inchloiste i ngach feidhmchlár fuaime nó rialaithe analógach.
